Łączniki tyrystorowe LH

Załączanie kondensatorów energetycznych jednofazowych i trójfazowych

Wychodząc na przeciw potrzebom rynku i problemom pojawiającym się w coraz większej ilości układów kompensacji mocy biernej, stworzyliśmy tyrystorowy łącznik LH.

Łącznik dedykowany jest do załączania kondensatorów energetycznych, które dzięki jego działaniu zyskują znacznie zwiększoną żywotność. Włączanie kondensatorów odbywa się przy zerowej różnicy potencjałów pomiędzy siecią, a kondensatorem. W efekcie prąd początkowy jest równy prądowi znamionowemu. Wpływa to na zmniejszenie zjawiska udaru prądowego oraz chroni przed spadkiem napięcia w sieci spowodowanego dużym prądem początkowym ładowania kondensatorów.

W przeciwieństwie do tradycyjnych styczników, w których może dojść do migotania styków, a tym samym awarii układu, czy nawet pożaru, łączniki tyrystorowe LH odporne są na częściowe zapady napięcia zasilani.
Łączniki tyrystorowe zapewniają dynamiczną kompensację oraz stabilną pracę układu, tym samym znacząco zwiększając jego żywotność. Dostosowane są do współpracy z większością regulatorów dostępnych obecnie na rynku.

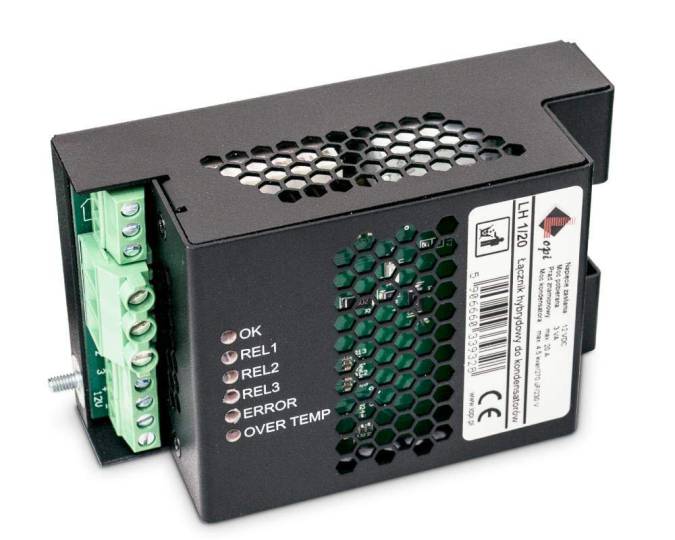

Łącznik tyrystorowy LH 1/20

  • Zastosowanie
  • Funkcje
  • Dane techniczne
  • Do pobrania
  • Galeria

  • Zastosowanie

    • kompensacja mocy biernej indukcyjnej - szybkie baterie kondensatorów z dławikami i bez dławików ochronnych
    • kompensacja mocy biernej indukcyjnej - szybkie baterie hybrydowe
    • łączenie kondensatorów jednofazowych połączonych w gwiazdę
    Łącznik tyrystorowy LH 1/20

  • Funkcje

    • proces łączenia przy zerowym potencjale
    • zewnętrzna sygnalizacja stanów pracy
    • wydłużona żywotność kondensatorów
    • stabilna praca przy częściowych zapadach napięcia
    • obniżone straty własne poprzez zastosowanie bypassu
    • możliwość sterowania poprzez RS 485
    • prosty montaż i uruchomienie bez potrzeby programowania
    • współpraca z większością dostępnych regulatorów mocy biernej
    Łącznik tyrystorowy LH 1/20

  • Dane techniczne

    Napięcie zasilania
    24 VDC+10%
    Pobór mocy
    maksymalnie do 3 VА
    Temperatura pracy
    -25<br>60
    Wilgotność względna
    50% dla -40°C<br>90% dla 60°C
    Stopień ochrony
    IP20
    Waga
    0,3
    Wymiary
    110 x 170 x 87mm
    Montaż
    szyna TH35
    Komunikacja
    RS485 Modbus/RTU
    Napięcie sterowania
    24 VDC +10%
    Częstotliwość
    50 Hz

    Parametry dodatkowe

    alarm
    wyjście przekaźnikowe 250 V/5 A NO/NC
    czas załączenia
    do 20 ms
    czas przerwy pomiędzy cyklami
    do 20 ms
    czas wyłączenia
    min 100 ms
    moc kondensatora
    4,5 kvar/270 µF/230 V
    Łącznik tyrystorowy LH 1/20

  • Do pobrania

    Karty katalogowe

    Dokumentacja techniczna

  • Galeria

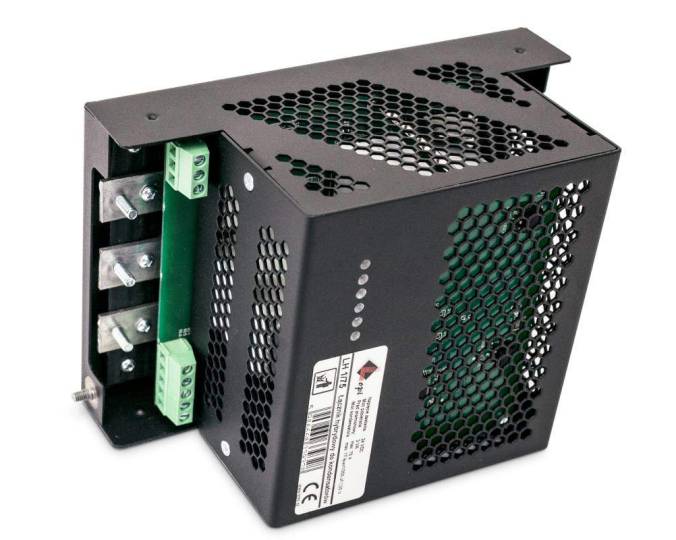

Łącznik tyrystorowy LH 1/75

  • Zastosowanie
  • Funkcje
  • Dane techniczne
  • Do pobrania
  • Galeria

  • Zastosowanie

    • kompensacja mocy biernej indukcyjnej - szybkie baterie kondensatorów z dławikami i bez dławików ochronnych
    • kompensacja mocy biernej indukcyjnej - szybkie baterie hybrydowe
    • łączenie kondensatorów jednofazowych połączonych w gwiazdę
    Łącznik tyrystorowy LH 1/75

  • Funkcje

    • proces łączenia przy zerowym potencjale
    • zewnętrzna sygnalizacja stanów pracy
    • wydłużona żywotność kondensatorów
    • stabilna praca przy częściowych zapadach napięcia
    • obniżone straty własne poprzez zastosowanie bypassu
    • możliwość sterowania poprzez RS 485
    • prosty montaż i uruchomienie bez potrzeby programowania
    • współpraca z większością dostępnych regulatorów mocy biernej
    Łącznik tyrystorowy LH 1/75

  • Dane techniczne

    Napięcie zasilania
    24 VDC+10%
    Pobór mocy
    maksymalnie do 3 VA
    Temperatura pracy
    -25<br>60
    Wilgotność względna
    50% dla +40°C<br>90% dla 60°C
    Stopień ochrony
    IP20
    Waga
    1
    Montaż
    szyna TH35
    Komunikacja
    RS485 Modbus/RTU
    Napięcie sterowania
    24 VDC +10%
    Częstotliwość
    50 Hz
    Łącznik tyrystorowy LH 1/75

  • Do pobrania

    Karty katalogowe

    Dokumentacja techniczna

  • Galeria

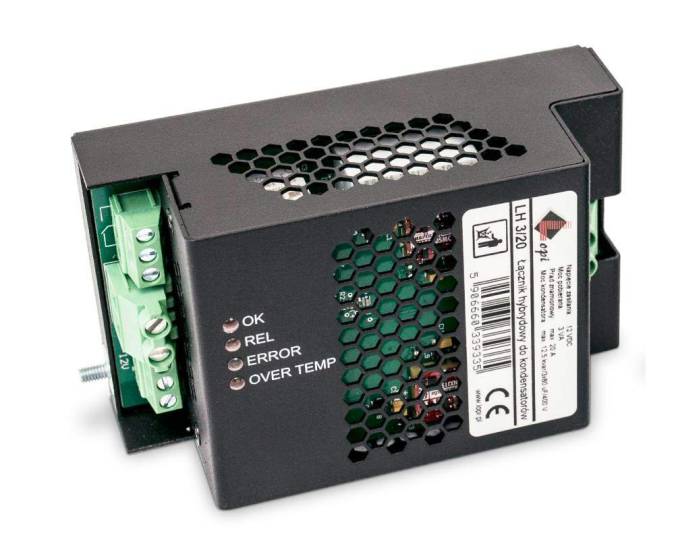

Łącznik tyrystorowy LH 3/20

  • Zastosowanie
  • Funkcje
  • Do pobrania
  • Galeria

  • Zastosowanie

    • kompensacja mocy biernej indukcyjnej - szybkie baterie kondensatorów z dławikami i bez dławików ochronnych
    • kompensacja mocy biernej indukcyjnej - szybkie baterie hybrydowe
    • łączenie kondensatorów trójfazowych połączonych w trójkąt
    Łącznik tyrystorowy LH 3/20

  • Funkcje

    • proces łączenia przy zerowym potencjale
    • zewnętrzna sygnalizacja stanów pracy
    • wydłużona żywotność kondensatorów
    • stabilna praca przy częściowych zapadach napięcia
    • obniżone straty własne poprzez zastosowanie bypassu
    • możliwość sterowania poprzez RS 485
    • prosty montaż i uruchomienie bez potrzeby programowania
    • współpraca z większością dostępnych regulatorów mocy biernej
    Łącznik tyrystorowy LH 3/20

  • Do pobrania

    Karty katalogowe

    Dokumentacja techniczna

  • Galeria

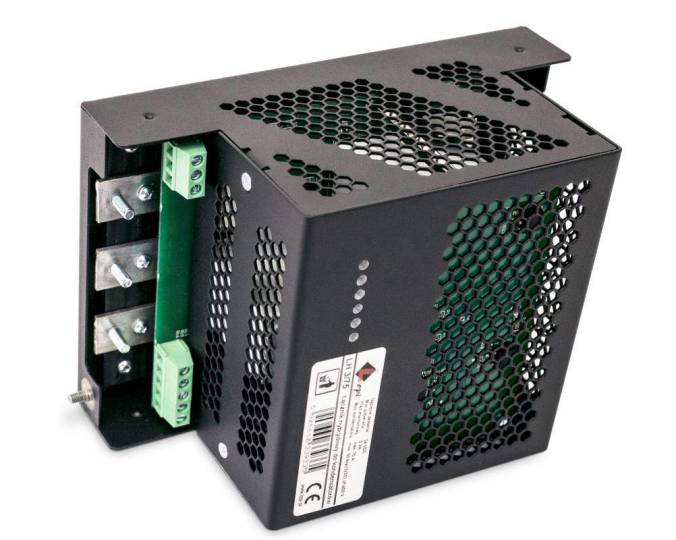

Łącznik tyrystorowy LH 3/75

  • Zastosowanie
  • Funkcje
  • Dane techniczne
  • Do pobrania
  • Galeria

  • Zastosowanie

    • kompensacja mocy biernej indukcyjnej - szybkie baterie kondensatorów z dławikami i bez dławików ochronnych
    • kompensacja mocy biernej indukcyjnej - szybkie baterie hybrydowe
    • łączenie kondensatorów trójfazowych połączonych w trójkąt
    Łącznik tyrystorowy LH 3/75

  • Funkcje

    • proces łączenia przy zerowym potencjale
    • zewnętrzna sygnalizacja stanów pracy
    • wydłużona żywotność kondensatorów
    • stabilna praca przy częściowych zapadach napięcia
    • obniżone straty własne poprzez zastosowanie bypassu
    • możliwość sterowania poprzez RS 485
    • prosty montaż i uruchomienie bez potrzeby programowania
    • współpraca z większością dostępnych regulatorów mocy biernej
    Łącznik tyrystorowy LH 3/75

  • Dane techniczne

    Napięcie zasilania
    24 VDC+10%
    Pobór mocy
    maksymalnie do 3 W
    Temperatura pracy
    -25°C 60°C
    Wilgotność względna
    50% dla +40°C, 90% dla 60°C
    Stopień ochrony
    IP20
    Waga
    1 kg
    Wymiary
    115 x 177 x 87 mm
    Montaż
    szyna TH35
    Komunikacja
    RS485 Modbus/RTU
    Napięcie sterowania
    24 VDC +10%
    Częstotliwość
    50 Hz

    Parametry dodatkowe

    alarm
    wyjście przekaźnikowe 250 V/5 A NO/NC
    czas załączenia
    do 50 ms
    czas przerwy pomiędzy cyklami
    min 100 ms
    czas wyłączenia
    do 20 ms
    moc kondensatora
    50 kvar/3x332 µF/400 V
    Łącznik tyrystorowy LH 3/75

  • Do pobrania

    Karty katalogowe

    Dokumentacja techniczna

  • Galeria
