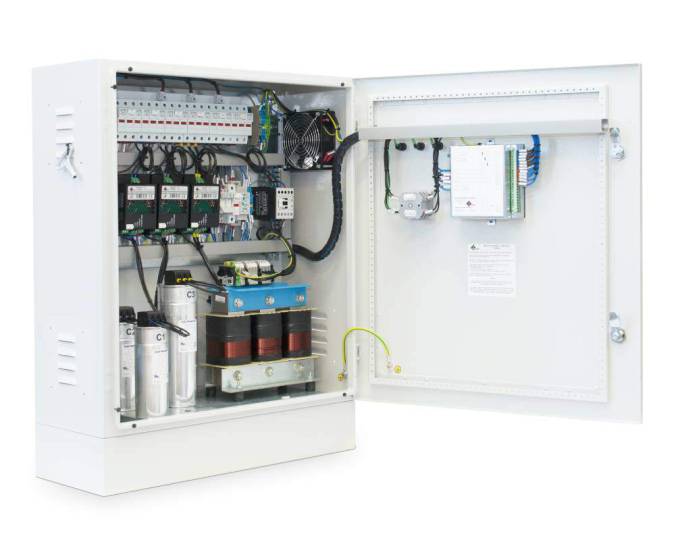

Automatyczne baterie hybrydowe BHL
Kompensacja mocy biernej indukcyjnej i pojemnościowej w sieciach nN
Automatyczne baterie hybrydowe przeznaczone są do kompensacji mocy biernej indukcyjnej i pojemnościowej w sieciach nN i stanowią połączenie baterii kondensatorów i baterii dławików kompensacyjnych.
Znajdują zastosowanie w obiektach, w których charakter obciążenia zmienia się ze względu na różny typ odbiorników. Sytuacja taka może wystąpić m.in. w obiektach biurowych, w których w okresie upałów praca centrali wentylacyjno-klimatyzacyjnej powoduje przekroczenia współczynnika tgφ, a w chłodniejszych miesiącach przy braku obciążeń indukcyjnych występuje zużycie energii biernej pojemnościowej.
Elektroniczny regulator mocy biernej LRM001 na podstawie pomiaru załącza do sieci tylko stopnie niezbędne do zapewnienia zadanego współczynnika cosφ, rozwiązanie takie minimalizuje straty mocy czynnej.
Baterie hybrydowe BHL
- Zastosowanie
- Funkcje
- Dane techniczne
- Do pobrania
- Galeria
-
Zastosowanie
- kompensacja mocy biernej indukcyjnej i pojemnościowej w sieciach nN
- obiekty o zmiennym charakterze m.in. biura, gdzie w okresie upałów praca centrali wentylacyjno-klimatyzacyjnej powoduje przekroczenia współczynnika tgφ, a w chłodniejszych miesiącach przy braku obciążeń indukcyjnych występuje zużycie energii biernej pojemnościowej
-
Funkcje
- minimalizacja strat mocy czynnej
- załączanie przez regulator stopni niezbędnych do zapewnienia zadanego współczynnika cosφ
- zmniejszenie zużycia energii czynnej, poprzez zmniejszenie strat mocy czynnej
- minimalizacja opłat za energię bierną indukcyjną i pojemnościową
-
Dane techniczne
Temperatura pracy-25 °C…40 °CStopień ochronyIP20 ÷ IP54Wymiarydostosowane do mocyChłodzeniewymuszoneParametry dodatkowe
moc bateriiod 1 kVar do 400 kVarnapięcie znamionowe400 VobudowametalowakolorRAL 7035cokół100 mmregulator mocy biernejLRM 001 – wykonanie tablicowe, montaż na drzwiach<br> LRM 002 – montaż wewnątrz obudowykondensatory suche w obudowie cylindrycznejniskie straty, nie przekraczające 0,4 W/kVar samoregenerująca się folia polipropylenowa o najwyższych parametrach zastosowane zabezpieczenie nadciśnienioweilość stopni2-12dławiki kompensacyjnewyposażone w odwracalne zabezpieczenia termiczne indywidualne zabezpieczenia stopni styczniki przeznaczone do załączania dławików w klasie łączenia AC-4moc dławikówod 1 kVar do 100 kVar -
Do pobrania
-
Galeria
