Automatyczne baterie kondensatorów BKL

Kompensacja mocy biernej indukcyjnej w sieciach nN

W prywatnych gospodarstwach domowych bateria kondensatorów raczej nie znajdzie zastosowania, wykorzystywane są w innych obiektach i instalowane są one głównie w zakładach produkcyjnych, biurach, sklepach i innych obiektach użyteczności publicznej.

Praca urządzeń o charakterze innym niż rezystancyjny – m.in. takich jak silniki indukcyjne i transformatory wpływa na przesunięcie fazowe przepływającego przez nie prądu względem napięcia zasilającego, prąd bierny przepływający przez sieć przesyłową powoduje zmniejszenie jej przepustowości oraz zwiększenie strat mocy.

W przypadku dołączenia do sieci urządzeń o charakterze indukcyjnym mamy do czynienia z opóźnieniem przepływu prądu względem napięcia. Aby zminimalizować to zjawisko (względem punktu kontrolnego jakim jest zainstalowany licznik energii elektrycznej) należy zainstalować układ o charakterze przeciwnym do indukcyjnego (czyli prąd musi wyprzedzać napięcie zasilające), który skompensuje to opóźnienie. Sytuacja taka ma miejsce w przypadku dołączenia do sieci urządzeń pojemnościowych – jak bateria kondensatorów. Wspólne działanie układów: indukcyjnego obciążenia i pojemnościowego kompensatora doprowadza do wzajemnego zniesienia się przesunięć prądu i napięcia w czasie, tym samym do zniwelowania negatywnego zjawiska, a w konsekwencji do zminimalizowania opłaty za pobór biernej energii elektrycznej.

W każdym zakładzie produkcyjnym pobór energii biernej jest inny. Różnorodność odbiorników, a także charakter ich pracy zmienia się w czasie. W praktyce nie jest możliwym zbudowanie prostego statycznego układu pojemnościowego współpracującego z urządzeniami działającymi nieregularnie. Nowoczesne kompensatory pojemnościowe buduje się w postaci automatycznych baterii kondensatorów o różnej mocy, dynamicznie dopasowujących się do chwilowego poboru energii biernej przez odbiorcę. Zainstalowany regulator mocy biernej mierzy obciążenie indukcyjne i dołącza do sieci odpowiednie baterie kondensatorów o różnych mocach tak, aby jak najefektywniej nadążać za zmianami wielkości obciążenia indukcyjnego. Tworzony w danej chwili przez baterię zespół kondensatorów wymaga przygotowania członów kompensacyjnych złożonych z kondensatorów o różnej mocy. Ich wielkość dobiera się na podstawie pomiarów przeprowadzonych u odbiorcy.


Elementy składowe urządzenia

Z czego składa się bateria kondensatorów?

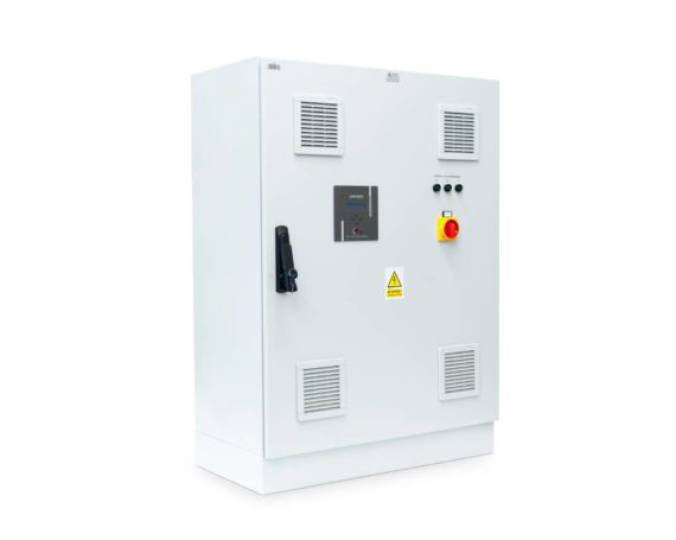

  • obudowa metalowa o wymiarach dopasowanych do mocy baterii i wolnego miejsca na danym obiekcie
  • kilka/kilkanaście członów/stopni kondensatorowych
  • regulator mocy biernej LRM001 lub inny
  • styczniki z rezystorami lub łączniki tyrystorowe
  • dla baterii kondensatorów z dławikami ochronnymi - dławiki ochronne/filtracyjne

Rodzaje baterii kondensatorów

Baterie kondensatorów z dławikami ochronnymi, czy bez dławików?

W zależności, czy w danej sieci występują wyższe harmoniczne zastosowanie znajdują:

  • baterie kondensatorów bez dławików ochronnych
    – zwykle stosowane są w obiektach tj. jak zakłady produkcyjne wyposażone w dużą ilość silników o zasilaniu bezpośrednim.

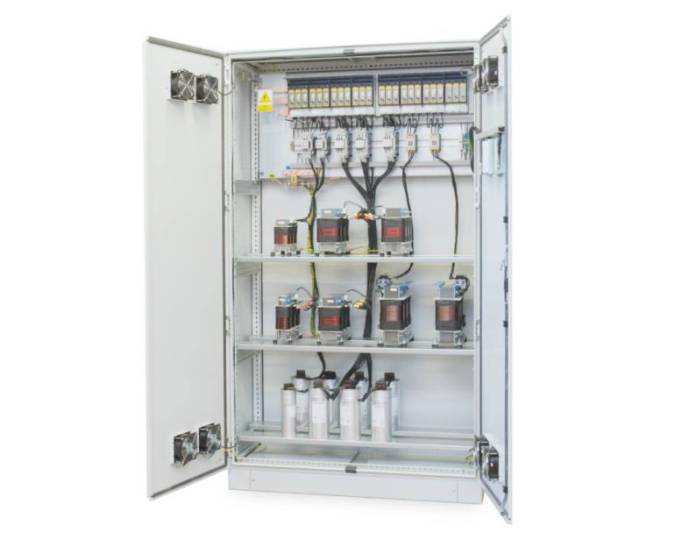

  • baterie kondensatorów z dławikami ochronnymi
    – zwykle stosowane są w takich obiektach jak  obiekty biurowe i handlowe oraz zakładach przemysłowych, w których znaczący udział stanowią odbiorniki nieliniowe tj. przekształtniki częstotliwości i napędy prądu stałego

Urządzenia te mogą być dostosowane zarówno do instalacji wewnątrz pomieszczeń, jak na zewnątrz. Mogą pracować bez zakłóceń w zakresie temperatur -25°C…40°C.

W naszym sklepie znajdą Państwo baterie kondensatorów z krótkim terminem realizacji.

Służymy Państwu pomocą w dobraniu odpowiedniego rozwiązania dla Państwa obiektu i warunków w nim panujących. Zapraszamy do kontaktu.


Baterie kondensatorów (S)BKL-M i (S)BKL-D bez dławików ochronnych

  • Zastosowanie
  • Funkcje
  • Dane techniczne
  • Do pobrania
  • Galeria
  • Zastosowanie

    • kompensacja mocy biernej indukcyjnej w sieciach nN przy założeniu równomiernego obciążenia faz oraz niewielkiej zawartości wyższych harmonicznych
    • zakłady produkcyjne o dużej ilości silników o zasilaniu bezpośrednim
    Baterie kondensatorów (S)BKL-M i (S)BKL-D bez dławików ochronnych
  • Funkcje

    • redukcja strat energii w sieci elektroenergetycznej
    • zmniejszenie zużycia energii czynnej, poprzez zmniejszenie strat mocy czynnej
    • automatyczne dostosowanie się do chwilowego poboru energii biernej
    • załączanie przez regulator stopni kondensatorowych o odpowiednich mocach
    • redukcja CO2
    • Šminimalizacja opłat za energię bierną indukcyjną
    Baterie kondensatorów (S)BKL-M i (S)BKL-D bez dławików ochronnych
  • Dane techniczne

    Stopień ochrony
    IP20 ÷ IP66
    Wymiary
    zależne od mocy: 600 × 650 × 250<br> 800 × 1000 × 400<br> 1000 × 1000 × 400<br> 1600 × 1000 × 400<br> 1800 × 1000 × 400
    Chłodzenie
    dla mocy powyżej 60 kVar system wentylacji wymuszonej z regulatorem temperatury

    Parametry dodatkowe

    moc baterii
    od 7,5 kVar do 600 kVar
    napięcie znamionowe
    400 V, 525 V, 690 V
    obudowa
    metalowa
    kolor
    RAL 7035
    cokół
    100 mm
    regulator mocy biernej
    LRM 001 – wykonanie tablicowe, montaż na drzwiach<br> LRM 002 – montaż wewnątrz obudowy
    kondensatory suche w obudowie cylindrycznej
    niskie straty, nie przekraczające 0,4 W/kVar samoregenerująca się folia polipropylenowa o najwyższych parametrach zastosowane zabezpieczenie nadciśnieniowe
    zabezpieczenie kondensatorów
    rozłączniki bezpiecznikowe pokrywowe, dla mocy >60 kVar mocowane na moście szynowym
    Baterie kondensatorów (S)BKL-M i (S)BKL-D bez dławików ochronnych
  • Do pobrania

  • Galeria

Baterie kondensatorów (S)BKL-Mhr i (S)BKL-Dhr z dławikami ochronnymi

  • Zastosowanie
  • Funkcje
  • Dane techniczne
  • Do pobrania
  • Galeria
  • Zastosowanie

    • kompensacja mocy biernej indukcyjnej w trójfazowych sieciach nN zawierających wyższe harmoniczne przy założeniu równomiernego obciążenia faz
    • większe obiekty biurowe i handlowe oraz zakłady przemysłowe, w których znaczący udział stanowią odbiorniki nieliniowe tj. przekształtniki częstotliwości i napędy prądu stałego
    Baterie kondensatorów (S)BKL-Mhr i (S)BKL-Dhr z dławikami ochronnymi
  • Funkcje

    • redukcja strat energii w sieci elektroenergetycznej
    • zmniejszenie zużycia energii czynnej, poprzez zmniejszenie strat mocy czynnej
    • automatyczne dostosowanie się do chwilowego poboru energii biernej
    • załączanie przez regulator stopni kondensatorowych o odpowiednich mocach
    • zapobieganie powstawaniu zjawisk rezonansowych
    • ochrona przed trwałym przeciążeniem kondensatorów prądami wyższych harmonicznych
    • redukcja CO2
    • minimalizacja opłat za energię bierną indukcyjną
    Baterie kondensatorów (S)BKL-Mhr i (S)BKL-Dhr z dławikami ochronnymi
  • Dane techniczne

    Stopień ochrony
    IP20 ÷ IP66
    Wymiary
    zależne od mocy: 1000 × 1000 × 400<br> 800 × 2000 × 500<br> 1000 × 2000 × 500<br> 1600 × 2000 × 500<br> 1800 × 2000 × 500<br> 2000 × 2000 × 500
    Chłodzenie
    dla mocy powyżej 60 kVar system wentylacji wymuszonej z regulatorem temperatury

    Parametry dodatkowe

    moc baterii
    od 7,5 kVar do 600 kVar
    napięcie znamionowe
    400 V, 525 V, 690 V
    obudowa
    metalowa
    kolor
    RAL 7035
    cokół
    100 mm
    regulator mocy biernej
    LRM 001 – wykonanie tablicowe, montaż na drzwiach<br> LRM 002 – montaż wewnątrz obudowy
    kondensatory suche w obudowie cylindrycznej
    niskie straty, nie przekraczające 0,4 W/kVar samoregenerująca się folia polipropylenowa o najwyższych parametrach zastosowane zabezpieczenie nadciśnieniowe
    zabezpieczenie kondensatorów
    rozłączniki bezpiecznikowe pokrywowe, dla mocy >60 kVar mocowane na moście szynowym
    dławiki kompensacyjne
    współczynnik tłumienia 7% lub 14% odwracalne zabezpieczenia termiczne
    Baterie kondensatorów (S)BKL-Mhr i (S)BKL-Dhr z dławikami ochronnymi
  • Do pobrania

  • Galeria
